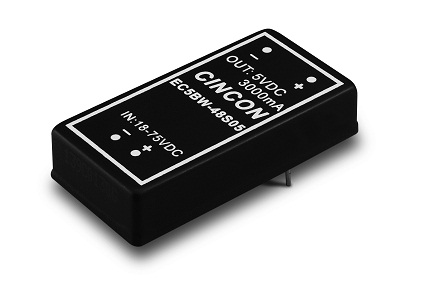

EC5BW

15Watts 4:1 Input Range 2"x1" Isolated DC-DC Converter

EC5BW 15Watts 4:1 Input Range 2"x1" Isolated DC-DC Converter

15W Isolated Output

Efficiency to 88%

2’’x1’’ Six-Sided Shield Metal Case

4:1 Input Range

Regulated Outputs

Fixed Switching Frequency

Input Under Voltage Protection

Over Current Protection

Remote On/Off (Option)

Continuous Short Circuit Protection

No Tantalum Capacitor Inside

Conductive EMI Meets EN55032 Class A

Safety Meets IEC/EN/UL 62368-1

Download File
Part Number Input Voltage Output Voltage Output Current No load Input Current Efficiency (%) I/O Isolation Voltage Package Datasheet Find stock RFQ
  EC5BW-48S33 18~75V 3.3V 4A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S05 18~75V 5V 3A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S12 18~75V 12V 1.25A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S15 18~75V 15V 1A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48D05 18~75V ±5V ±1.5A 20mA 85 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48D12 18~75V ±12V ±0.625A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48D15 18~75V ±15V ±0.5A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S33T 18~75V 3.3V 4A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S05T 18~75V 5V 3A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S12T 18~75V 12V 1.25A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S15T 18~75V 15V 1A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48D05T 18~75V ±5V ±1.5A 20mA 85 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48D12T 18~75V ±12V ±0.625A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48D15T 18~75V ±15V ±0.5A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S33A 18~75V 3.3V 4A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S05A 18~75V 5V 3A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S12A 18~75V 12V 1.25A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S15A 18~75V 15V 1A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S33AT 18~75V 3.3V 4A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S05AT 18~75V 5V 3A 40mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S12AT 18~75V 12V 1.25A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-48S15AT 18~75V 15V 1A 20mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S33 9~36V 3.3V 4A 60mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S05 9~36V 5V 3A 70mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S12 9~36V 12V 1.25A 30mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S15 9~36V 15V 1A 30mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24D05 9~36V ±5V ±1.5A 30mA 85 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24D12 9~36V ±12V ±0.625A 30mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24D15 9~36V ±15V ±0.5A 30mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S33T 9~36V 3.3V 4A 60mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S05T 9~36V 5V 3A 70mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S12T 9~36V 12V 1.25A 30mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S15T 9~36V 15V 1A 30mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24D05T 9~36V ±5V ±1.5A 30mA 85 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24D12T 9~36V ±12V ±0.625A 30mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24D15T 9~36V ±15V ±0.5A 30mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S33A 9~36V 3.3V 4A 60mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S05A 9~36V 5V 3A 70mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S12A 9~36V 12V 1.25A 30mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S15A 9~36V 15V 1A 30mA 88 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S33AT 9~36V 3.3V 4A 60mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S05AT 9~36V 5V 3A 70mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S12AT 9~36V 12V 1.25A 30mA 87 1500VDC 2”x1” (B) Stock RFQ
  EC5BW-24S15AT 9~36V 15V 1A 30mA 88 1500VDC 2”x1” (B) Stock RFQ
