Chassis Mount / DIN Rail 10-750W

Chassis Mount / DIN Rail 10-750W

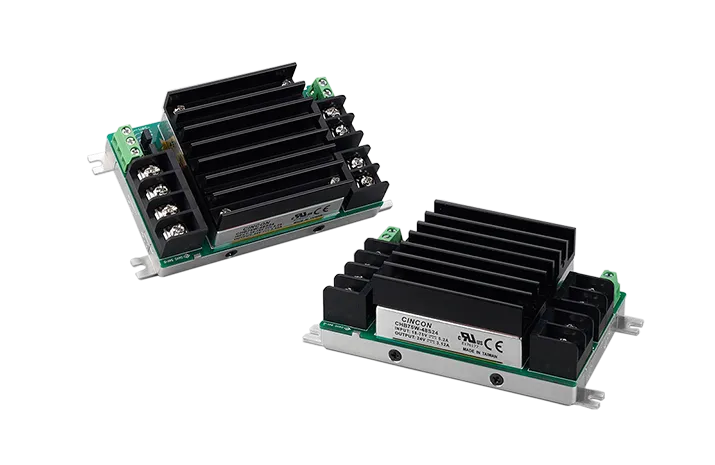

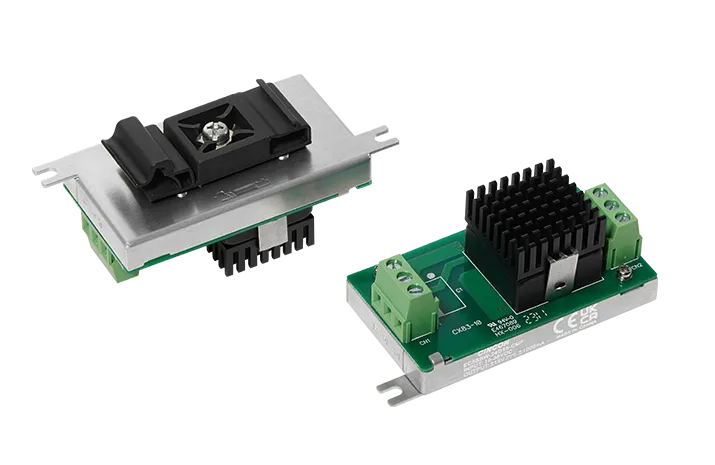

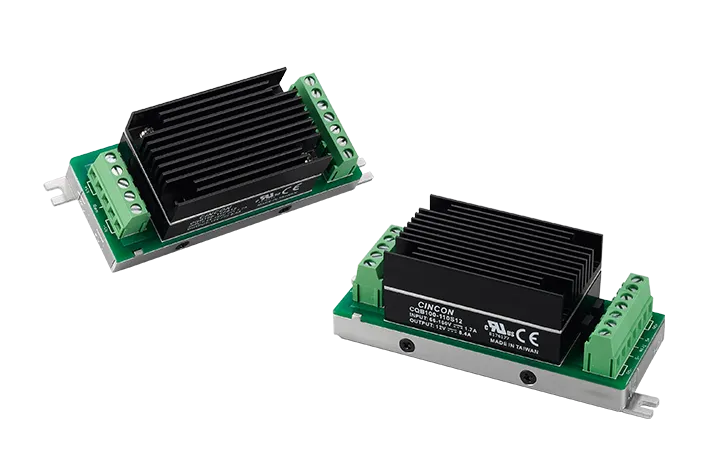

Cincon provides 10W-750W, Chassis-Mount & DIN-rail DC-DC converters featuring an integrated heat sink for improved thermal performance. Features includes wide input range, input over voltage protection, regulated outputs and continious short circuit protection.

16:1 Input Range

Model Power Input Voltage Output Voltage Features Dimensions (Inch)
NEW EC7AW18-ECRT/EDRT 10W 10~160V 5V, 12V, 15V, ±5V, ±12V, ±15V 3KVac Isolation
EN50121-3-2/ EN45545-2 Compliant
Low Inrush Current
Input Reverse Polarity Protection
EN50155 Class S3 / C2 Without External Capacitor
EN50155 Compliant
4.00x2.14x0.80
(ECRT)
4.00x2.14x1.38
(EDRT)
NEW EC7BW18-ECRT/EDRT 20W 10~160V 12V, 15V, 5V, ±12V, ±15V, ±24V 3KVac Isolation
EN50121-3-2/ EN45545-2 Compliant
Low Inrush Current
Input Reverse Polarity Protection
EN50155 Class S3 / C2 Without External Capacitor
EN50155 Compliant
4.45x2.33x0.85
(ECRT)
4.45x2.33x1.43
(EDRT)

12:1 Input Range

Model Power Input Voltage Output Voltage Features Dimensions (Inch)
    CQB50W12-72SXX-CMFC(D) 50W 14~160V 12V, 24V, 48V, 5V Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
4.60x2.40x1.26
(CMFC)
4.60x2.49x1.35
(CMFD)

8:1 Input Range

Model Power Input Voltage Output Voltage Features Dimensions (Inch)
    CQB50W8-36SXX-CMFC(D) 50W 9.5~75V 12V, 15V, 24V, 28V, 48V 3KVac Isolation
Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
4.60x2.40x1.46
(CMFC)
4.60x2.49x1.46
(CMFD)
    CQB75W8-36SXX-CMFC(D) 75W 9.5~75V 12V, 15V, 24V, 28V, 48V 3KVac Isolation
Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
4.60x2.40x1.46
(CMFC)
4.60x2.49x1.46
(CMFD)

4:1 Input Range

Model Power Input Voltage Output Voltage Features Dimensions (Inch)
    CHB/CHE50-100W-CM/DIN 100W, 50W, 75W 18~75V, 9~36V 5V, 12V, 15V, 24V, 28V, 3.3V, 48V Screw Terminal 4.61x2.54x1.03
    CQB/CQE50-150W-CM/DIN 100W, 150W, 50W, 75W 18~75V, 43~160V, 66~160V, 9~36V 12V, 15V, 24V, 28V, 3.3V, 48V, 5V Screw Terminal 4.41x1.57x1.98
NEW CQB100W-110SXX-CMFC(D) 100W 43~160V 5V, 12V, 15V, 24V, 28V, 48V Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
4.60x2.40x1.26
(CMFC)
4.60x2.49x1.35
(CMFD)
    CQB150W-110SXX-CMFC(D) 150W 43~160V 3.3V, 5V, 12V, 15V, 24V, 28V, 48V Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
4.60x2.40x1.26
(CMFC)
4.60x2.49x1.35
(CMFD)
    CHB200W-110SXX-CMFC(D) 200W 43~160V 5V, 12V, 24V, 28V, 48V Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
6.50x3.00x1.52
(CMFC)
6.50x3.09x1.57
(CMFD)
    CHB300W-110SXX-CMFC(D) 300W 43~160V 3.3V, 5V, 12V, 24V, 28V, 48V Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
6.50x3.00x1.52
(CMFC)
6.50x3.09x1.57
(CMFD)
    CFB600W-110SXX-CMFD 600W 43~160VDC 12V, 24V, 28V, 48V Screw Terminal
Build in filter
Baseplate Cooled
EN45545-2
EN50155(EMC)
9.45x4.33x1.65

2:1 Input Range

Model Power Input Voltage Output Voltage Features Dimensions (Inch)
    CQB75-300S-CMFC(D) 75W 180~450V 3.3V, 5V, 12V, 15V, 24V, 48V 3KVac Isolation
Screw Terminal
Build in filter
EN45545-2
Baseplate Cooled
4.60x2.40x1.24
(CMFC)
4.60x2.49x1.35
(CMFD)
    CQB150-300SXX-CMFC(D) 150W 180~425V 5V, 12V, 15V, 24V, 28V, 48V 3KVac Isolation
Screw Terminal
Build in filter
EN45545-2
Baseplate Cooled
4.60x2.40x1.26
(CMFC)
4.60x2.49x1.35
(CMFD)
    CHB300-300SXX-CMFC(D) 300W 180~425V 12V, 24V, 28V, 48V, 5V 3KVac Isolation
Screw Terminal
Build in filter
EN45545-2
Baseplate Cooled
6.50x3.00x1.52
(CMFC)
6.50x3.09x1.57
(CMFD)
    CFB750-300SXX-CMFD 750W 200~425V 12V, 15V, 24V, 28V, 36V, 48V 3KVac Isolation
Screw Terminal
Build in filter
EN45545-2
Baseplate Cooled
9.45x4.33x1.65
