Brick Power Supply, Brick DC-DC Converter Manufacturer

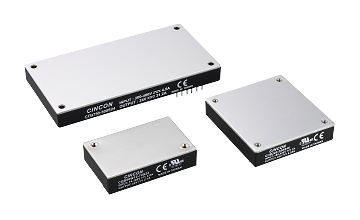

CINCON is a professional DC/DC converter manufacturer, CINCON's DC-DC brick power supply and converter selection is offered in industry standard quarter, half and full brick sizes. CINCON’s DC/DC bricks are to be mounted onto a printed circuit board and feature a wide input voltage range, isolated, regulated output voltages, high efficiency, with full protection.

About Cincon Brick Power Supply and Brick DC-DC Converter

Cincon DC-DC brick converters has the power range starting from 50W to 800W.

For the quarter brick size, we have 50W to the highest power density of 150W and the widest input range is up to 12:1. For the half brick size, we have 50W to the highest power density of 350W and the widest input range is up to 12:1. For the full brick size, we have 400W to the highest power density of 800W and the widest input range is up to 4:1.



Cincon not only provides standard DC-DC brick converters, but also offers Plug-in Ready to Use DC-DC converter modules, CMFC/CMFD series, built-in with EMI solution in order to help you in solving the unpleasant EMC issues. Furthermore, Cincon offers detailed application note as the guideline tool to reduce your development time.

14:1 Input Range

12:1 Input Range

8:1 Input Range

4:1 Input Range

Model Power Input Voltage Output Voltage Features Dimensions (Inch) Datasheet Find stock RFQ
    CQE50W CQE50W 50W 18~75V, 9~36V 12V, 15V, 24V, 3.3V, 48V, 5V 1.5KVDC Isolation
UL60950-1
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CHB50W CHB50W 50W 18~75V, 9~36V 12V, 15V, 24V, 28V, 3.3V, 48V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CQB60W-110S CQB60W-110S 60W 43~160V 12V, 15V, 24V, 28V, 48V, 5V 3KVdc Isolation
UL60950-1
EN45545-2
EN50155 Compliant
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CQB75W CQB75W 75W 18~75V, 9~36V 12V, 15V, 24V, 3.3V, 5V 1.5KVDC Isolation
UL60950-1
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CHB75W CHB75W 75W 18~75V, 9~36V 12V, 15V, 24V, 28V, 3.3V, 48V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CQB100W CQB100W 100W 18~75V, 9~36V 12V, 15V, 24V, 3.3V, 5V 1.5KVDC Isolation
UL60950-1
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CQB100W-110S CQB100W-110S 100W 43~160V 12V, 15V, 24V, 28V, 48V, 5V 3KVdc Isolation
UL60950-1 & CB
EN45545-2
EN50155 Compliant
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CHB100W CHB100W 100W 18~75V, 9~36V 12V, 15V, 24V, 28V, 3.3V, 48V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ

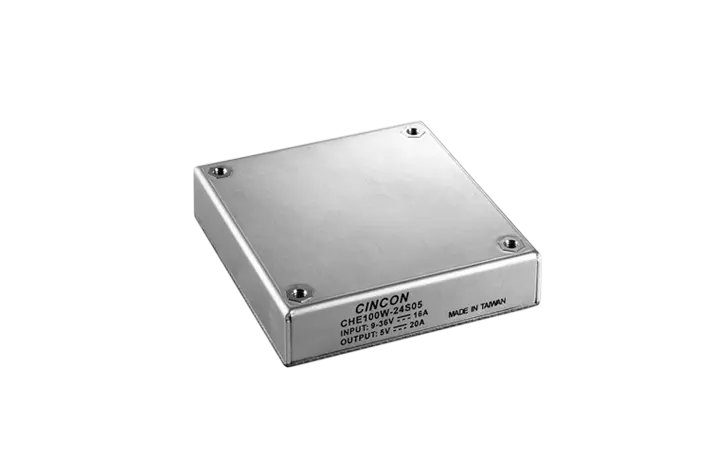

NRND CHE100W CHE100W 100W 18~75V, 9~36V 12V, 15V, 24V, 3.3V, 48V, 5V 1.5KVDC Isolation 2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CQB150W CQB150W 150W 18~75V, 9~36V 12V, 15V, 24V, 28V, 48V, 5V 2250Vdc Isolation
UL62368-1 & CB
EN45545-2
EN50155 Compliant
M2 grade option
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CQB150W-110S CQB150W-110S 150W 43~160V 3.3V, 5V, 12V, 15V, 24V, 28V, 48V 3KVdc Isolation
UL60950-1 & CB
EN45545-2
EN50155 Compliant
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CHB150W CHB150W 150W 18~75V, 9~36V 12V, 15V, 24V, 28V, 3.3V, 48V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.52
(Half Brick)
Stock RFQ
    CHB200W CHB200W 200W 10~36V, 18~75V 12V, 15V, 24V, 28V, 3.3V, 48V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.52
(Half Brick)
Stock RFQ
    CHB200W-110S CHB200W-110S 200W 43~160V 5V, 12V, 24V, 28V, 48V 3KVdc Isolation
UL60950-1
EN45545-2
EN50155 Compliant
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CHB300W CHB300W 300W 18~75V, 9~36V 12V, 15V, 24V, 28V, 48V, 5V 1.5KVDC Isolation
UL62368-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CHB300W-110S CHB300W-110S 300W 43~160V 12V, 24V, 28V, 3.3V, 48V, 5V 3KVdc Isolation
UL60950-1 & CB
EN45545-2
EN50155 Compliant
2.28×2.40x0.50
(Half Brick)
Stock RFQ

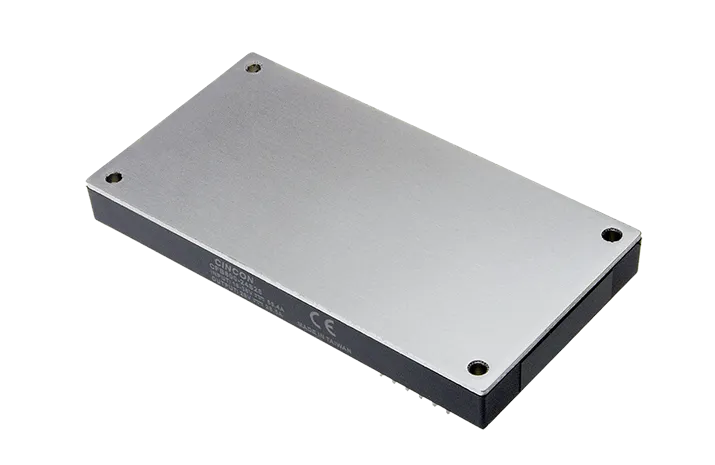

    CFB400W CFB400W 400W 18~75V, 9~36V 12V, 24V, 28V, 48V, 5V 1.5KVDC Isolation
UL60950-1
4.60×2.40x0.50
(Full Brick)
Stock RFQ
    CFB600W-110S CFB600W-110S 600W 43~160VDC 12V, 24V, 28V, 48V 2250Vdc Isolation
UL60950-1
EN45545-2
EN50155 Compliant
4.60×2.40x0.50
(Full Brick)
Stock RFQ

2:1 Input Range

Model Power Input Voltage Output Voltage Features Dimensions (Inch) Datasheet Find stock RFQ

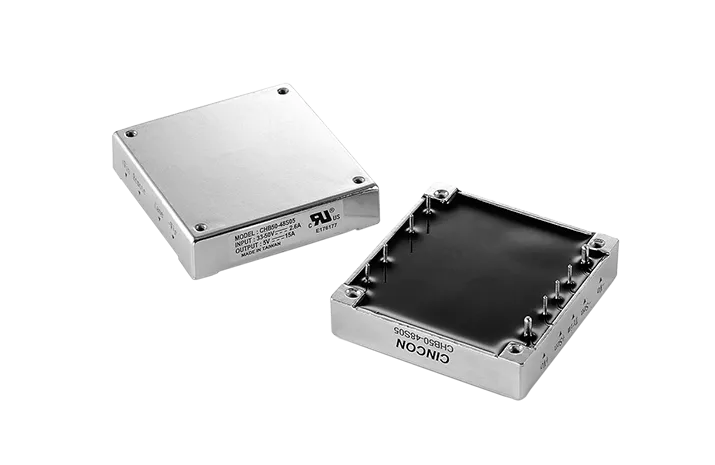

    CHB50 CHB50 50W 18~36V, 36~75V, 9~18V 12V, 15V, 24V, 3.3V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CQB75-300S CQB75-300S 75W 180~450V 12V, 15V, 24V, 3.3V, 48V, 5V 3KVAC Isolation
UL62368-1 & CB
M2 grade option
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ

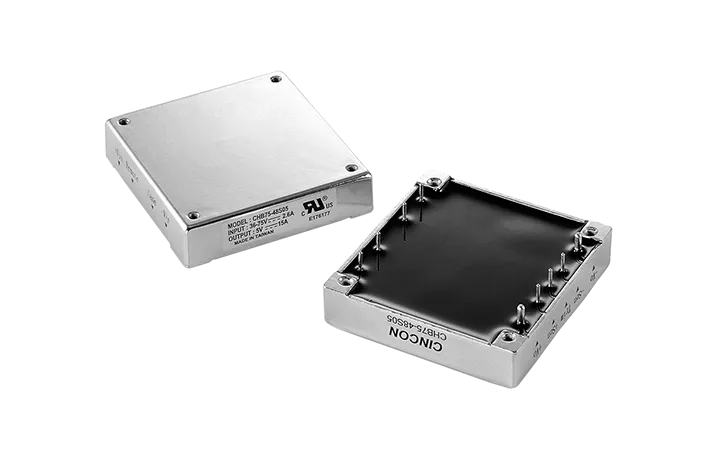

    CHB75 CHB75 75W 18~36V, 36~75V, 9~18V 12V, 15V, 24V, 3.3V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CQB100-110S CQB100-110S 100W 66~160V 12V, 24V, 3.3V, 5V 2250Vdc Isolation
UL60950-1
EN45545-2
EN50155 Compliant
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ

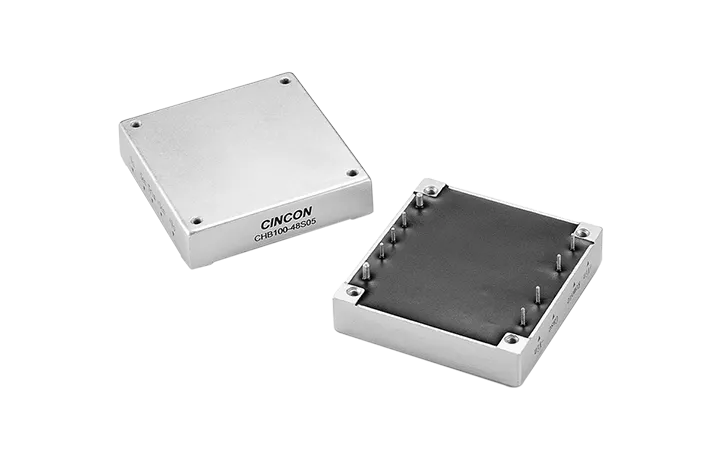

    CHB100 CHB100 100W 18~36V, 36~75V 12V, 15V, 24V, 3.3V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CHB100-110S CHB100-110S 100W 66~160V 12V, 15V, 24V, 48V 3KVac Isolation
EN45545-2
EN50155 Compliant
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CQB150-300S CQB150-300S 150W 180~425V 12V, 15V, 24V, 28V, 48V, 5V 3KVAC Isolation
UL62368-1 & CB
M2 grade option
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ

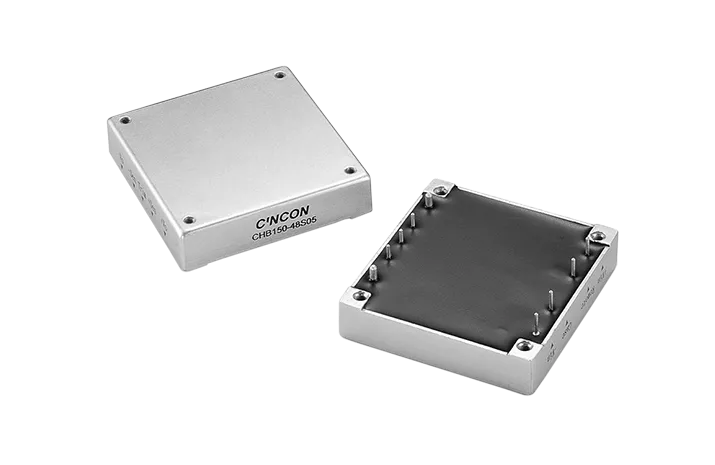

    CHB150 CHB150 150W 36~75V 12V, 15V, 24V, 3.3V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CHB150-110S CHB150-110S 150W 66~160V 12V, 24V, 5V 2250Vdc Isolation
UL60950-1
EN45545-2
EN50155 Compliant
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CQB200 CQB200 200W 18~36V 24V, 28V 2250Vdc Isolation
UL62368-1
EN45545-2
2.28×1.45x0.50
(Quarter Brick)
Stock RFQ
    CHB300-300S CHB300-300S 300W 180~425V 12V, 24V, 28V, 48V, 5V 3KVAC Isolation
UL60950-1 & CB
M2 grade option
2.28×2.40x0.50
(Half Brick)
Stock RFQ
    CHB350 CHB350 350W 18~36V, 36~75V 12V, 24V, 28V, 3.3V, 48V, 5V 1.5KVDC Isolation
UL60950-1
2.28×2.40x0.50
2.28×2.40x0.52
(Half Brick)
Stock RFQ
    CFB600 CFB600 600W 18~36V, 36~75V 12V, 24V, 28V, 32V, 48V 1.5KVDC Isolation
UL62368-1
4.60×2.40x0.50
(Full Brick)
Stock RFQ
    CFB600-300S CFB600-300S 600W 180~425V 12V, 24V, 48V 3KVAC Isolation
UL60950-1
4.60×2.40x0.50
(Full Brick)
Stock RFQ
    CFB750-300S CFB750-300S 750W 200~425V 12V, 15V, 24V, 28V, 36V, 48V 3KVAC Isolation 4.60×2.40x0.50
(Full Brick)
Stock RFQ

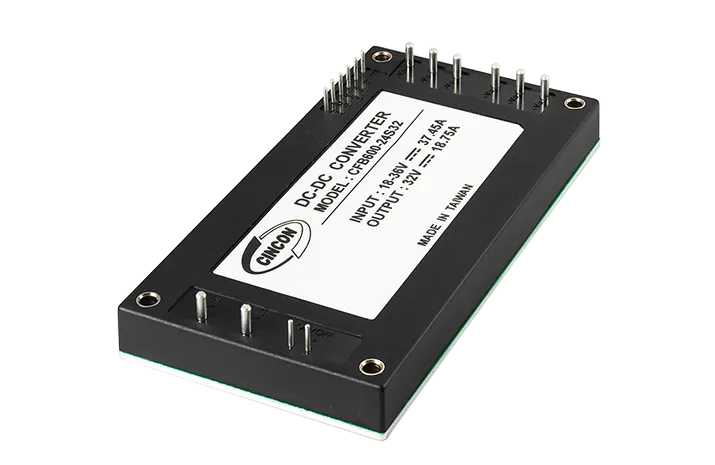

    CFB800 CFB800 800W 18~36V 28V 1.5KVDC Isolation
4.60×2.40x0.50
(Full Brick)
Stock RFQ
